EMC Partner 소개자료
스위스에 위치한 EMC-Partner社 EMC관련 정전기 & Transient Test시험기 One Box에
다양한 규격을 집약시키는 기술에서는 세계 최고이며, 최초로 만들어 냈습니다. 더욱더 그
기술이 발전하여, Full-Modular Type을 제공하고 있습니다. 고객 구매 후 원하는 규격을
직접 업그레이드 가능하고, 문제되는 모듈을 현지에서 바로 교체 가능한 사용자 편의의 장비로
Innovation되고 있습니다.

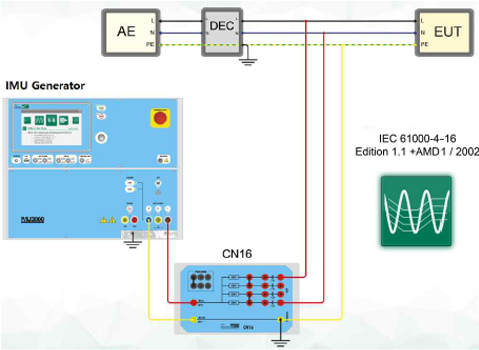

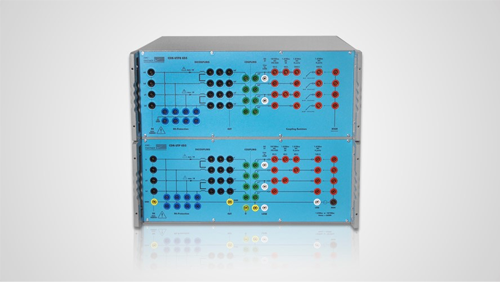

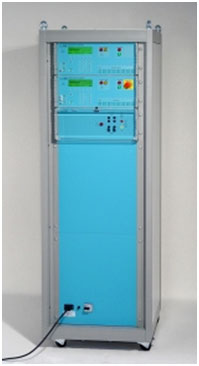

Common/Differential Mode Test as per IEC61000-4-16,-19
Common/Differential Mode Test as per IEC61000-4-16,-19
›› Common Mode as IEC61000-4-16
›› Differential Mode as IEC61000-4-19

Can be extended to meet  more than 10 standard
(EFT,SURGE,Dip/Interruption,MF)
Common Mode Test
››Duration test level : 0 up to 300Vrms
››Duration tests : DC, 16.7Hz, 50Hz, 60Hz
Differential Mode Test
››Test voltage range : 0.1 - 22V
››Test current range : 0.01 - 4.4A
››Output frequency range : 2 - 150kHz

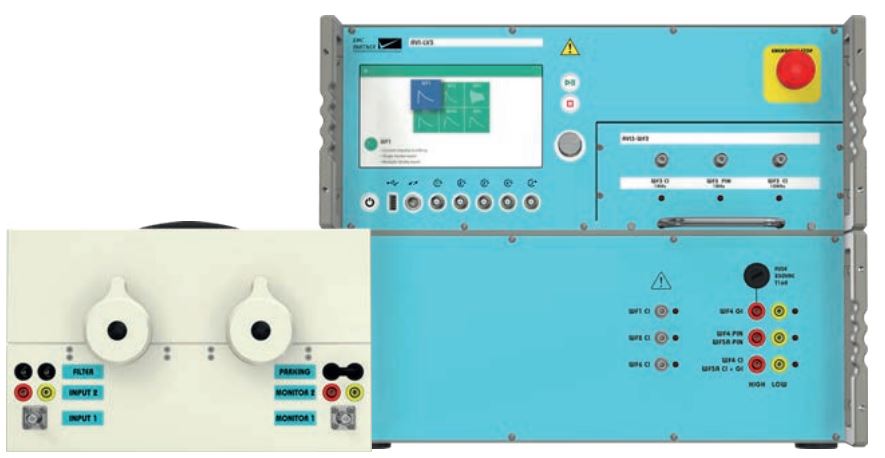

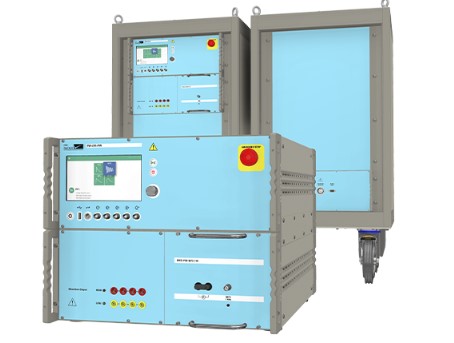

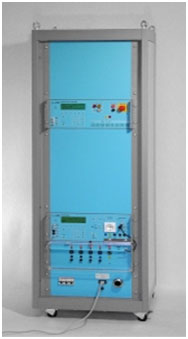

AVI3000 TEST SYSTEM
AVI3000 TEST SYSTEM

The first System to fully integrate all waveforms from MIL-STD-461G and DO-160.
Combined with a single coupler where the EUT cable passes only once, AVI3000
is a compact and resourceful solution to indirect lightning testing needs.



Avionics Blitz pulse slow
Avionics Blitz pulse slow

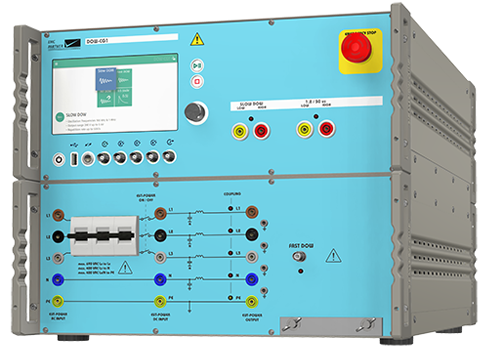

DOW3000 (Electronic measuring equipment in energy distribution networks)
DOW3000(Damped Oscillatory Generator)
DOW3000 is a configurable test system that can be extended for Slow Wave, Fast Wave, Impulse voltage test or any combination of all three. This provides optimum and cost efficient capabilities to a wide spectrum of users. This unique system includes an integrated 32A three phase coupler which enables both Slow and Fast DOW signals to be directly injected into the EUT. Additionally, DOW3000 is the first tester with integrated 0.5J impulse, required together with the DOW, for product standard testing.

meets and exceeds the requirements of the basic standards:
 IEC 61000-4-18:Electromagnetic compatibility (EMC) : Testing and measurement techniques.
 IEC 61000-4-10: Testing and Measurement Techniques : Damped Oscillatory Magnetic Field.

Additionally many product standards can also be met:
 IEC 60255-27 Measuring Relays and Protection Equipment
 IEC 62052-11 Electricity Metering Equipment (AC) General Conditions
 ANSI C37.90.1 IEEE Standard for Surge Withstand Capability for Relays and Relay System

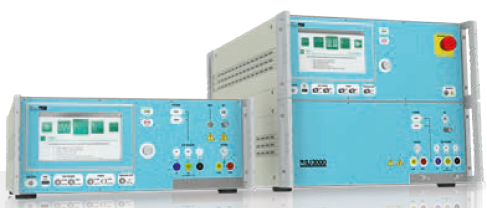

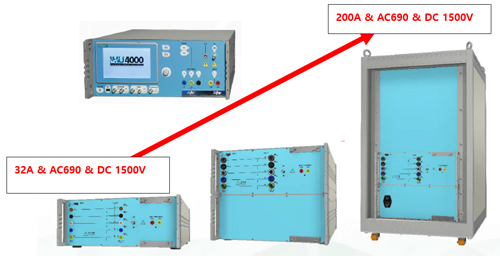

EMC내성시험복합기(IMU4000)
IMU4000
사용자 편의의 Touch Screen & User Interface를 갖춘 최신의 EMC내성 복합시험기.
제조사,EMC Lab에 꼭 맞는 시험기.  국제규격의 기본규격에 만족하는 Test Level.
Module Type으로 10여개 IEC규격을 고객의 요구와 예산에 맞춰 현장에서 Upgrade 가능.
가장 경제적인 솔루션. 사용자 편의성의 S/W와 아래 기술 된 규격 중 원하는 규격만으로
구성 가능.

***규격***
IEC61000-4-2(정전기 Air 16kV/Contact 10kV),  IEC 61000-4-4 Ed.2(EFT/BURST 4kV or 5kV),
IEC 61000-4-5 Ed.2 (서지 1.2/50µs(4.1kV),8/20µs(2.05kA)), IEC61000-4-8(전원자기장),
IEC 61000-4-11 Ed.2(Dip/Interrruption), IEC 61000-4-16 Ed.1.2(CM Mode) 총 10여개의 규격
확장성

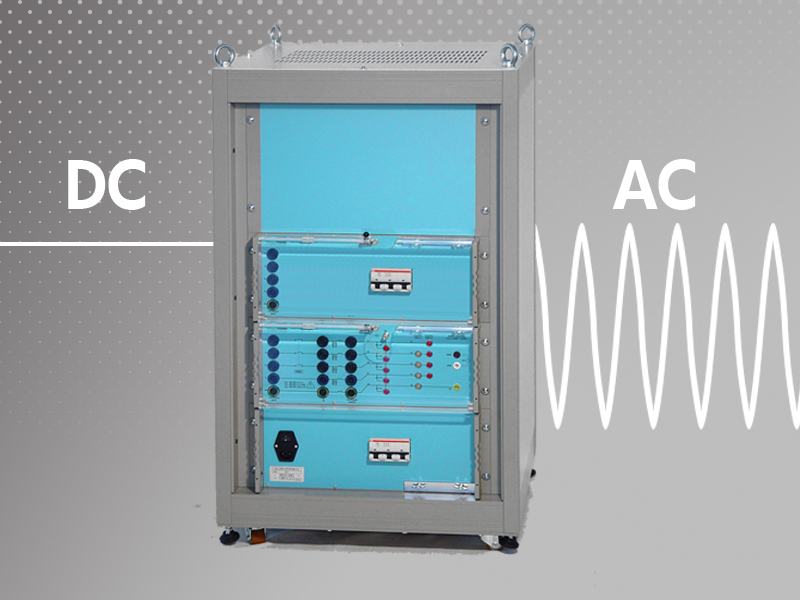

New Automatic AC-DC CDN up to 100A
Power Inverters Testing Solutions
Solar Panel/밧데리 같은 DC Source를 사용해 AC를 발생시키는 Power Inverter를
를 시험하는 특별한 CDN. Power Inverter의 용량 DC/AC를 1000V & 100A까지 커버
할 수 있으며, CWG 6kV까지 인가 가능합니다.

Power Inverters are commonly used to supply AC power from DC sources such
as solar panels or batteries. Testing Inverters requires equipment optimized to
handle DC and AC power up to 1000V and 100A. Our test system meets these
requirements with a 6kV impulse test.

자료는 저희 게시판에 Upload 해놨습니다. Link

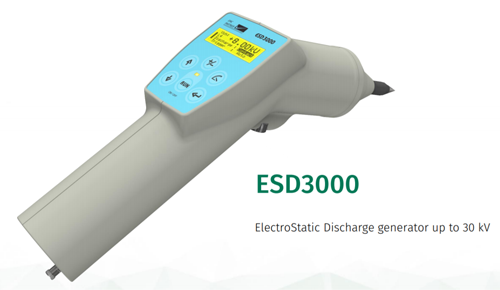

정전기시험기(ESD GUN)
ESD3000
국제규격 IEC,ISO의 댜양한 정전기 규격에 만족. 규격에 맞는 Module 제공(확장성 확보).
AA밧데리로 작동 가능(무선식), 방전시 AC Adatper 사용. 시험자의 움직임 편의성 제공.
Air 16kV, Air 30kV 모델군 있으며, 경량으로 0.9Kg. 반복적인 시험을 위한 S/W제공.

***규격***
IEC61000-4-2,  자동차규격, 군관련규격(MIL), 항공기, 반도체규격 전세계 규격 제공.

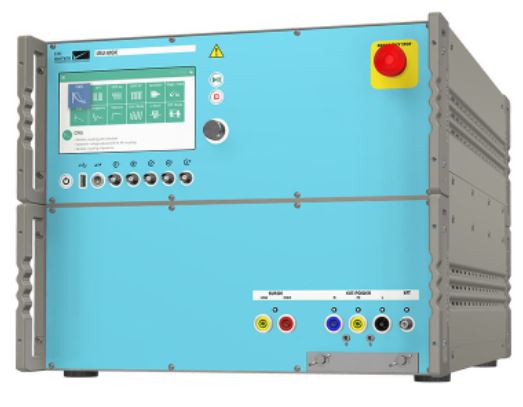

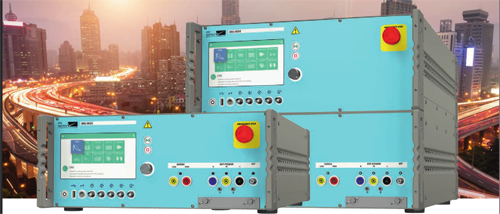

EMC내성시험복합기(IMU3000) 8kV Test Level
IMU3000
한 박스 안에 EMC관련 여러 내성시험을 집약시킨 시험기. PCB MODULAR 방식
채택으로 가장 폭 넓은 규격 확장성 보장. 시험 변경시 Test Setup 변경 없이
하나의 포트에서 시험이 가능. 국제규격 기본 Test Level 보다 최대 3kV이상 높음.
기본규격이 아닌 특정 제품군에서 명시한 Test Level까지 시험 가능한 제품.
MODULE 방식으로 고객의 요구예산에 맞춰 현장에서 Upgrade 가능.
높은 시험 Level과 경제성을 동시에 갖춤. 터치스크린 조작 & 편린한 S/W제공
***규격***
IEC61000-4-2 ESD  16kV Air Discharge, IEC61000-4-4 EFT/Burst  5kV or 6kV Module 선택
IEC61000-4-5 CWG(1.2/50) 8kV, IEC61000-4-5 10/700us 8kV, IEC61000-4-8 (전원자기장)
IEC61000-4-9 SURGE 자기장, IEC61000-4-11 Dip/Interruption, IEC61000-4-12 Ring  8kV
IEC61000-4-16 Common Mode Test  DC to 150kHz, IEC61000-4-29 DC dip/Short/Variation
IEC61000-4-34 Dip/Interruption  more than 16A


전원자기장내성시험(MF IMMUNITY TEST)
전원자기장내성시험(50/60Hz)
IEC61000-4-8에 준한 시험품으로, Magnetic Coil에 전류를 흘려 자기장을
발생. 시험품은 그 코일 중앙에 위치시켜  자기장에 노출시킨다. 아래 기술된
Coil은 TRA3000, TRA2006, IMU3000과 같이 구성 됩니다.

MF1000-1/2 (1m x 1m in size)
IEC61000-4-8에 준한 50/60Hz 자기장 코일.
IEC61000-4-18에 준한 Surge Magnetic 시험
IEC61000-4-10에 준한 Dampead Oscillatory 자기장 시험(별도의 발생기 필요)
MF1000-3 (1m x 1m in size)
IEC61000-4-8에 준한 자기장 코일. short duration 3sec 1000A/m용
EN55103-2 (2009)에 따르는 전원자기장(homogeneous field Magnetic )시험.
0.01A/m~10A/m & 50Hz ~ 10kHz

***규격***
IEC61000-4-8,18,10 & EN55103-2


PowerFail Simulator, Accessory to TRASIENT(TRA3000,TRA2006)
Extends a TRA including a D circuit with 16A external variac for DIPS and variation, complies fully with IEC 61000-4-11 Ed2.

PFS Series
Extends the TRA3000 D for 3phase AC/DC Dip/interruption.
Power fail simulator consists of TRA3000+PFS+SRC.
PFS1000DC: Imax 100A d.c/ Vmax 600V +/-10%
PFS32: 3phase 480V/32A
PFS63: 3phase 480V/63A
PFS75: 3phase 480V/75A
PFS75-690V: 3phase 690/75
Relevant Standard: IEC61000-4-34


EMC조합파형시험기(CWG)
MIG generator seires
IEC61000-4-5에 준한 기본파형을 갖는다. 시험품에 인가를 하기전 다음과
같이 파형이 증명되어 한다. 개방회로전압 1.2/50µs  폐회로전류 8/20µs
이 시험기는 두 가지 특성을 만족하여야 하기 때문에, Hybrid,CWG 발생기라
고도 불리워진다. 각 Test Level은 가각의 시험이 규격이 명시한 Impedance
내장하고 있어야 하며, 이를 증명 된 시험기만 사용 할 수 있음.

이 정의된 파형이 이외의 RingWave,TelecomeWaveForm도 발생.

최대 24kV/12kA까지 발생 가능.

MIG0603-3P-100 S (6kV, 3kA, 3phase CDN)
MIG0603IN S (6.1kV, 3.05kA, 2 &12 Ohm, Single CDN)
MIG0603IN1 S-R (6.1kV, 3.05kA, 2&12ohm,CDN,Ring)
MIG0603-3P100 F-S (6kV,3kA. 3phase CDN 100A per phase,)
MIG0603IN3 S-R-T (CWG,RING,10/700 µs.)
MIG1206 (CWG 12kV, 6kA, No Built in CDN)
MIG1206-1P (CWG 12kV / 6kA, 2 Ohm, Single phase CDN)
MIG2412(CWG 24kV, 12kA)
MIG1206-3P(CWG 12kV / 6kA, 2 Ohm, Auto CDN)
MIG1809 (CWG 18kV, 9kA)

***규격***
IEC, EN, ANSI & ITU



Military test Generator
CWG: Voltage 10kV 0.5/250µs differential mode, current 1kA 0.5/250µs
common mode, 1kA 0.5/50µs differential mode plus three phase coupling
onto 440V.(전화상담)

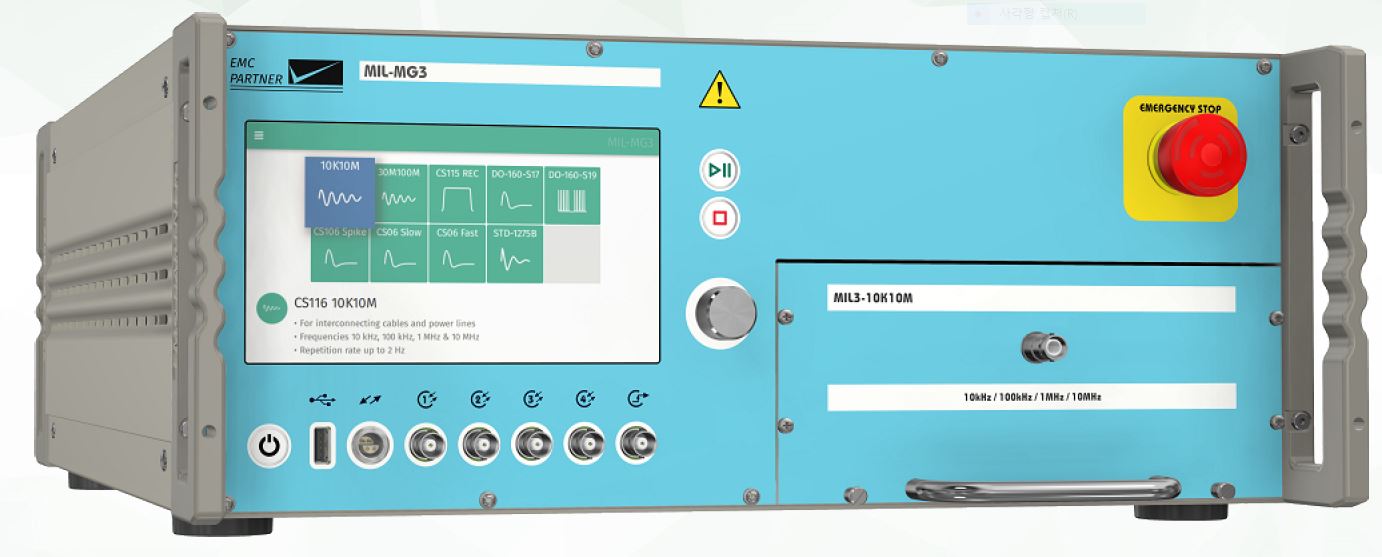

국방관련시험기(MIL)
MIL3000
(MIL-STD-461x CS106,CS115,CS116 Tester)
(DO-160 Section 17, Section 19)
EMC-Partner社 제공하는 MIL(군관려) & 항공기(DO)시험장비.

Bulk Cable Injection, Impulse Excitation (CS115)
Damped Sinusoidal Transients (CS116)
Voltage Spike

Touch Screen 작동으로 사용자가 스마트폰처럼 직관적으로 사용할 수 있음.

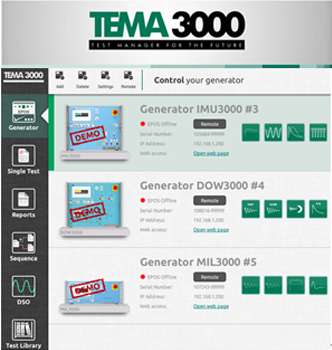

TEMA라는 S/W를 사용하면, 컴퓨터 상에서 One-Click으로 Test를 완료.





항공기낙뢰시험기(Avionic lightning Test)
Avionic Test Generator(DO-160)
Federal Aviation Administration(FAA)의 조사에 의하면 민간항공기는 1000시간
마다 낙뢰에 타격을 받는다고 보고. 이에 모든 항공기는 낙뢰에 타격 당하여도
모든 기기가 정상작동을 하여야 한다. 이를 Simulation하여 안전을 확보.
낙뢰가 유기 됐을 때, 비행기 소재, 내부적 구조 등에 의한 각각의 유기되는 파형이
바뀔 수 있어, 다양한 파형으로 모든 항공기 부품을 시험한다. 직접적으로 받는 비행기
표면과는 달리 내부로 유기되어 기기에 유기되기 때문에 간접낙뢰라고 부른다.
이 시험의 표준 규격은 RTCA DO-160으로 민간항공기와 군용항공기에 같이 쓰이는 가장
기본이 되는 규격이다.

Single Stroke, Multiple Stroke, Multiple Burst, Voltage Spike,
Induced Signal Susceptibility, Electrostatic Discharge

MIG-OS-MB 115V MIG-OS-MB 230V MIG0600MS MIG0600SS MIG0618SS
MIG3618SS 그 외 많은 Accessories 필요로 하며, 고도의 기술이 필요함.

***규격***
RTCA DO-160, EUROCAE / ED-84,Advisory Circular 20-136,ISO 7137 (2001)
MIL-STD-461x



통신관련내성시험기(Telecom Test System)
Telecom Test System
통신관련 장비와 네트워크에서 가장 빈번한 고장의 원인은 Over-voltage,
Over Current이며, 이런 현상의 원인은 낙뢰의 직간접 타격, 그리고 파워
계통에서 Switching ON/OFF에 의한 임펄스(Impulse)발생이 네트워크에
피해를 주는데, 위와 같은 현상을 Simulation하기 위한 발생기군.

- Telecom interface impulses (10/700us, 10/160us & 10/560us)
- Power interface impulses (CWG & 2/10us)
- Lightning Current (8/20)
- Power Contact and Induction

MIG0603IN2 S-T, MIG0603FCC, MIG0603EN S-T-I, MIG1206-1P-T
MIG-1206-3P-T, MIG1203T T, MIG0624TEL, MIG0648TEL
MIG-ITU-K44, MIG0612T-K12, MIG0624T-K12

***규격***
IEC 61000-4-5, IEC60950-1, ITU K.44/K.20/K.21/K.45
FCC 47 cfr Part 68, ANSI / TIA 968-A

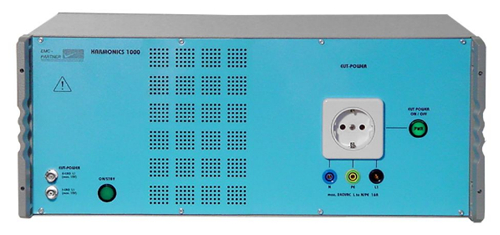

하모닉/플리커시험기(Harmonics/Flicker시험기)
HAR-1000 (하모닉/플리커시험기)
제품이 전원 계통에 연결되어 작동되면, 제품 안에 있는 능동소자의
작동으로 하모닉/플리커 전원계통에 전달/영향을 줌(Emission). 이를
Simulation하기 위한 시험. 하모닉/플리커가  같은 계통계통에 연결되어
있는 다른 제품의 정상작동을 방해하는 Noise Source가 될 수 있음.
(내성-Immunity). 제품은 개개는 국제규격에 준한 하모닉/플리커 영향에
제한치를 넘으면 안 되며, 또 한 편으로 일정수준의 하모닉/플리커에
내성을 갖어야 한다. 3 phase 확장 가능. 경제적인 가격과 멀티기능.

Harmonic/Flicker시험(Emission)
Harmonic/Voltage Variation/Ripple on DC(내성시험-Immunity)

***규격***
IEC 61000-3-2, IEC 61000-3-3, IEC 61000-4-7, IEC 61000-4-15
IEC/TR 60725, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-17
